一.案例简介

 鞍山水务二次加压监控系统是依据泵站信息化建设和实现泵站无人值守的需求进行设计的,结合地理信息和工艺视频联动功能,实时动态显示各泵站的运行状况,实现对泵站安全运行的远程管理;并通过数据分析、挖掘与利用,完成泵站科学管理、优化调度,为泵站节能、区域降差提供数据支撑。

        系统运行近10年,至今已实现450个泵站的远程监控,莱立佰持续提供系统运维和产品升级服务,为鞍山市供水系统的安全稳定运行提供全方位的技术支持。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

二.案例亮点

1)综合地图:

        结合地理信息系统,实现丰富的KPI指标动态可视化。

        百度午夜蓝地图为背景,滚轮缩放级别,并具有动态管线绘制功能。坐标点状态实时显示(在线、离线、报警等),站点名称模糊查询快速定位站点。

        动态配置KPI指标图表,图表样式丰富可随时配置生效。

        报警信息文字和声音双提醒。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

2)工艺视频联动、远程控制

图库管理:模拟现场实景绘制工艺图,动态添加各种设备元素。

位置管理:设备元素位置可随意拖放、旋转。

视频管理:嵌入视频控件,点击设备实现视频联动,以及云台控制和回放功能

视频叠加:视频界面中可叠加对应的关键自控、仪表等数据。

远程控制:授权后可实现设备的远程启停、阀门开关、压力调节等操作。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

3)实时监控

多种不同场景的监控界面,全方位实时展示系统所有站点的运行状态。

实时数据:设备实时数据一览,清晰直观。

重要数据:将所有采集的重要核心数据用列表集中显示,实现升序和降序查询。

大屏数据系统具有大屏幕滚动发布功能,滚动样式自定义。

报警查询:系统提供了多种报警方式和查询条件, 可多种查询条件自由组合。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

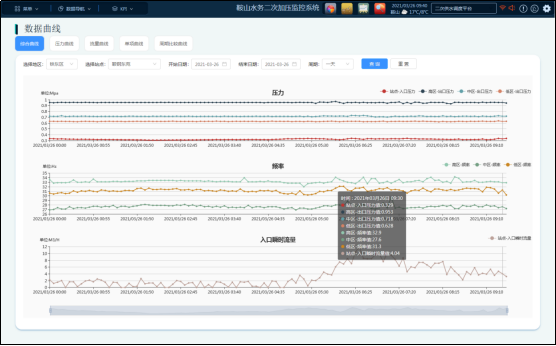

4)多维度数据曲线趋势

综合曲线:可同时显示多个变量数据曲线可直观的对本周运行情况进行分析。

压力、流量曲线:泵站的压力及流量曲线固化显示,方便查询。

单项曲线:可任意选择变量,形成该数据变量的变化趋势

周期比较:可同时显示某一变量不同时段的数据曲线。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

5)设备管理

综合了当代动态管理系统的设备管理、类型管理、维修管理、供应商管理、分类管理统计等功能,实现了对设备全生命周期的动态管理体系。

6)知识库

按需保存企业的各种项目资料、图纸、图片等,上传的资料可与实际项目的站点和设备关联,PDF文档可在线预览。支持文档历史版本回溯。

7)手机APP

手机APP随时随地关注系统运行状态,具备实时数据监控、报警信息查询、曲线趋势查询的常规功能。APP还支持GIS系统相关功能,精确定位站点位置,对外办公人员可以通过该应用中的导航功能导航到目标站点,为对外办公人员提供更加便利快捷的服务支持。

鞍山水务二次加压监控系统-大连莱立佰信息技术有限公司

三.效果评估

目前,该系统运行良好,在水司召开会议中得到了众多水司领导的高度认可。改变了以往的人工管理方式,节约了时间和人力,提高了生产和管理效率,促进了水司的智慧水务调度系统信息化管理。
